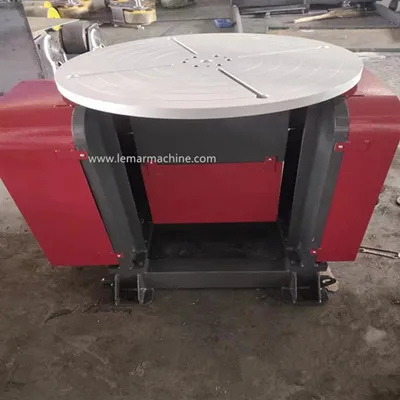

Posicionadores de soldadura industrial
El posicionador de soldadura, también llamado tabla rotativa de soldadura, puede permitir la soldadura de costura circunferencial de piezas de trabajo en diferentes posiciones.
El posicionador de soldadura producido por Wuxi Lemar es fácil de operar. Se puede instalar y operar en una posición más baja de acuerdo con las necesidades del cliente. Se puede elevar a una posición alta y luego voltearse para que la costura de soldadura esté en la posición ideal. El orificio a través de la tabla del posicionador también se puede personalizar de acuerdo con los requisitos del cliente. Tamaños personalizados, 3- Jaw Chuck, 4- Jaw Chuck y una variedad de chucks industriales personalizados están disponibles.
Parámetros de productos
| NO. | Parámetro técnico | Tipo | ||||||||
| BWJ1 | BWJ3 | BWJ6 | BWJ12 | BWJ30 | BWJ50 | BWJ100 | BWJ150 | BWJ200 | ||
| 1 | Carga nominal (kg) | 100 | 300 | 600 | 1200 | 3000 | 5000 | 10000 | 15000 | 20000 |
| 2 | Distancia excentérica máxima (mm) | 50 | 100 | 200 | 200 | 250 | 250 | |||
| 3 | Distancia máxima del centro de gravedad (mm) | 150 | 200 | 300 | 400 | 500 | 600 | |||
| 4 | Tamaño de la tabla de trabajo (mm) | φ 400 | φ 600 | φ 1000 | φ 1200 | φ 1400 | φ 1500 | φ 1800 | φ 2000 | φ 2200 |
| 5 | La cantidad de ranura de la viga T de la tabla | 4 | 6 | |||||||
| 6 | Ángulo de inclinación (grado) | 0 grado -90 grado | 0 grado -120 grado | |||||||
| 7 | Velocidad de rotación (RPM) | 0.2-2 | 0.15-1.5 | 0.1-1 | 0.05-0.5 | 0.03-0.3 | ||||
| 8 | Potencia giratoria (KW) | 0.18 | 0.18 | 0.75 | 0.75 | 1.5 | 2.2 | 3 | 4 | 5.5 |
| 9 | Velocidad de inclinación (RPM) | 0.8 | 0.5 | 0.3 | 0.14 | |||||
| 10 | Poder inclinado (KW) | 0.75 | 1.1 | 2.2 | 3 | 4 | 5.5 | 7.5 | ||
| 11 | Estructura de los ejes giratorios | Conexión directa del reductor | Soporte inclinado | |||||||
| 12 | Forma de ajuste de velocidad | Velocidad de rotación VFD | ||||||||
| Velocidad de inclinación constante | ||||||||||
Descripción de los productos
1. El posicionador puede inclinarse de 0 a 120 grados, girando 360 grados por VFD
2. El estándar de voltaje es 380V -3 pH -50 Hz, pero podemos hacer 110-575 V según su requisito
3. Esta máquina está controlada por un cuadro de control remoto, un interruptor de pie opcional opcional
4. Otros requisitos más especiales, contáctenos
01
Alta calidad
02
Equipo avanzado
03
Equipo profesional
04
Servicio personalizado
Características de los productos
1. La tabla ROTARIA está equipada con ranuras radiales "T" para arreglar la pieza de trabajo;
2. La rotación adopta la regulación de velocidad sin pasos por convertidor de frecuencia, que tiene las características del rango de regulación de velocidad amplia y el funcionamiento suave;
3.Workbench adopta el volteo y el levantamiento hidráulico, que tiene las características de alta eficiencia y operación suave;
4. El sistema hidráulico tiene una función de alivio de presión y autoprotección, lo que evita efectivamente que la sobrecarga mecánica dañe el equipo; Tiene una estructura compacta, una pequeña huella, y es más conveniente de operar;
5. El posicionador de giro industrial no necesita ser fijado en la base y es fácil de mover;
6. El gabinete de control principal y el control de la caja de control manual, la caja de control manual se puede usar para operar el equipo en diferentes posiciones del equipo.
