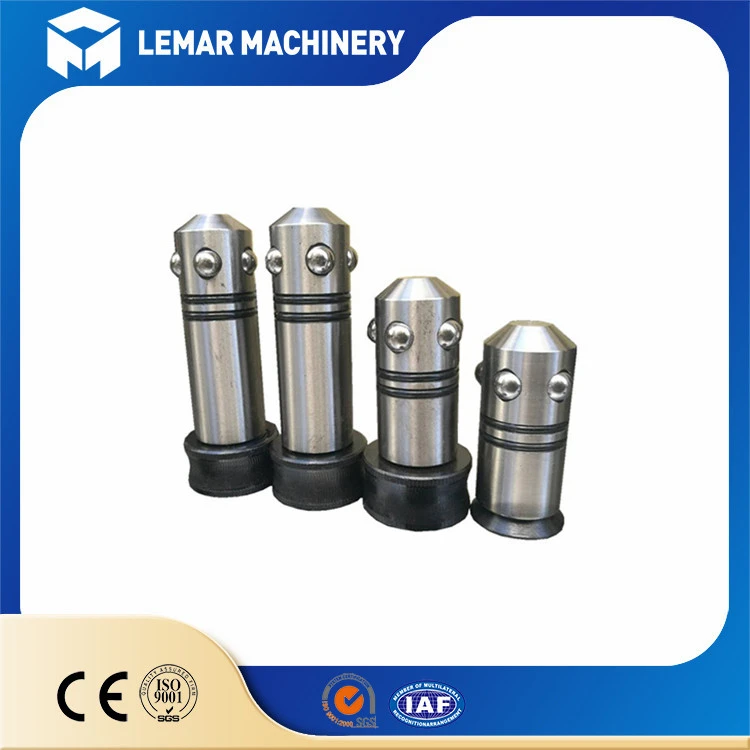

Wuxi Lemar está comprometido con accesorios modulares flexibles 3D, estaciones de soldadura flexibles, estaciones de trabajo de soldadura automática robótica y otros equipos de soldadura automática. El perno de bloqueo de la plataforma 3D (pasador de bloqueo rápido) se utiliza para mantener el posicionamiento y el bloqueo entre los componentes. Puede vincular todos los sistemas de la mesa de soldadura o realizar trabajos de sujeción. Es fácil de operar y el área de sujeción es ajustable.
Características de los productos
Características del pasador de bloqueo:
1.El pasador de bloqueo rápido D28*50 mm, D28*75 mm y el pasador de bloqueo de cabeza avellanada se pueden bloquear y liberar en 3-5 segundos;
2. La superficie es lisa y ha sido nitrurada y endurecida para lograr una mayor precisión.
3. La junta tórica puede evitar que el pasador de bloqueo se deslice durante el uso y también puede limpiar el orificio de posicionamiento.
4,5 cuentas se mueven desde el centro hacia el exterior, aumentando la fuerza de sujeción en el agujero.
5. El chaflán inferior permite insertar el pasador de bloqueo con facilidad y precisión en otros accesorios y mesas de soldadura flexibles 3D.
Especificación de productos
| Pasador de bloqueo rápido | D28*50 | D28*75 | D16*24 | D16*36 |
| Pasador de bloqueo rápido con cabeza avellanada | D28*50 | D28*75 | D16*24 | D16*36 |
| Pasador de conexión avellanado | D28*50 | D28*75 | D16*24 | D16*36 |
| El material es acero Q355, con una dureza Rockwell 35 y es duradero. | ||||
Hay cuatro tipos de pasadores de bloqueo, pasadores de bloqueo rápido, pasadores de bloqueo con cabeza avellanada, pasadores de bloqueo hexagonales externos y pasadores de bloqueo con llave. Los pasadores de bloqueo rápido se dividen en tipo largo y tipo corto. El espesor de bloqueo de tipo corto es de 25X2=50mm (dos placas de espesor); el espesor de bloqueo de tipo largo es de 25X3=75mm (tres placas de espesor).
Pasos de uso:
1. Gire el tornillo para que las cinco bolas caigan en el pasador de bloqueo.
2. Insértelo en el orificio estándar y luego gire el tornillo en el sentido de las agujas del reloj para que la bola dentro del pasador de bloqueo sobresalga y sea tangente al extremo inferior de la plataforma u otros accesorios.
3. Utilice una llave Allen para apretar el pasador de bloqueo (por lo general, apretar manualmente es suficiente; utilice una llave Allen cuando se requiera una fuerza fuerte).
4. Al sacarlo, gírelo en el sentido contrario a las agujas del reloj varias veces hasta que la bola se hunda en el interior del pasador de bloqueo y luego saque el pasador de bloqueo.
