Mesa de soldadura modular con diseño de matriz de agujeros de 16 mm
Mesa de soldadura modular con diseño de matriz de agujeros de 16 mmes un banco de trabajo de soldadura modular que presenta una matriz de orificios de precisión con una apertura de 16 mm como característica de diseño central. Su tablero está cubierto con orificios estándar de 16 mm dispuestos regularmente a intervalos estrictos (normalmente 50 mm) y está equipado con un conjunto completo de accesorios de la serie dedicados de 16 mm (sistema D16).
Interpretación central: Representa la rama de "precisión" y "alta-densidad" de las mesas de soldadura modulares. El sistema de 16 mm sacrifica parte de la capacidad de carga máxima-a cambio de una mayor precisión de posicionamiento, una disposición más densa de los puntos de sujeción y accesorios más compactos.
No dudes en contactarme para más detalles↓↓↓
Parámetros de los productos
Especificación de productos
Características principales
--Mesa de soldadura modular con diseño de matriz de orificios de 16 mm

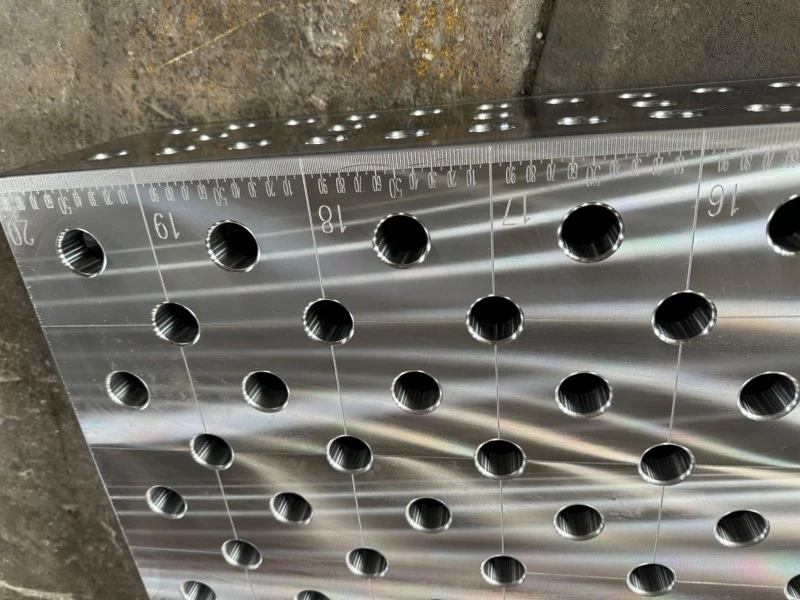

◆ Diseño de matriz de orificios de precisión:
◦ Diámetro del orificio: el diámetro del orificio estándar es de 16 mm (con tolerancias extremadamente pequeñas).
◦ Espaciado de orificios: el espaciado de rejilla estándar común es de 50 mm x 50 mm. Los modelos de gama superior-adoptan una matriz de orificios súper-densa de 25 mm x 25 mm, lo que proporciona una flexibilidad de sujeción incomparable.
◦ Mecanizado de alta-precisión: la tolerancia posicional de los orificios (generalmente se requiere que sea menor o igual a 0,1 mm en toda la superficie de la mesa) y la consistencia de los diámetros de los orificios son extremadamente altas, lo cual es la piedra angular de la precisión de todo el sistema.
◆ Tablero denso-de alta rigidez:
◦ Debido al pequeño diámetro del orificio, la proporción de metal sólido es mayor para el mismo tamaño de tablero, lo que resulta en una excelente rigidez local y retención de planitud del tablero, que es particularmente adecuado para soportar piezas de trabajo de precisión.
◆ Sistema de accesorios de precisión:
◦ Todos los accesorios de soporte, bloques de posicionamiento y columnas de soporte están diseñados en base a la interfaz de 16 mm (generalmente usando pernos de sujeción M10 o M12).
◦ Los accesorios se caracterizan por ser "pequeños, precisos y compactos". Por ejemplo, las micro abrazaderas rápidas,-pasadores de localización de ajuste fino,-dispositivos de ángulo de borde estrecho, etc., se pueden operar y disponer en espacios muy pequeños.
◆ Alta precisión de posicionamiento:
◦ El pequeño diámetro del orificio significa un espacio de ajuste más pequeño entre el perno y la pared del orificio, lo que proporciona un mejor posicionamiento inicial.
◦ Se utilizan ampliamente sistemas de posicionamiento con pasadores escalonados, pasadores cónicos o con cabezal esférico, que se pueden insertar directamente en los orificios para lograr un posicionamiento preciso sin espacios-(mientras que el sistema de 28 mm se basa más en el gato lateral para eliminar espacios), con una precisión de posicionamiento teóricamente mayor (hasta un nivel de ±0,05 mm).
Aplicación de productos
Principales escenarios de aplicación
Mesa de soldadura modular con diseño de matriz de agujeros de 16 mmes una opción ideal para los siguientes campos:
• Soldadura de piezas estructurales de precisión de tamaño pequeño y mediano-:
◦ Brazos, articulaciones y bases de robots industriales.
◦ Marcos y armazones de equipos automatizados de precisión (como máquinas de colocación, máquinas de prueba).
◦ Soportes para-instrumentos ópticos y equipos médicos de alta gama.
• Producción de precisión en lotes-pequeños-variedades múltiples:
◦ Los productos se iteran rápidamente y requieren herramientas para adaptarse rápidamente a nuevos diseños.
◦ Las piezas de trabajo son complejas y requieren puntos de sujeción densos.
• I+D y producción de prototipos:
◦ Se utiliza en centros de I+D para verificar de forma rápida y precisa los procesos de ensamblaje de productos y el control de la deformación de la soldadura.
• Como plataforma de medición y montaje:
◦ Sus planos de alta-precisión y conjuntos de orificios la convierten en una plataforma de referencia de medición ideal, que se puede utilizar para un pre-ensamblaje e inspección precisos de componentes.
Opinión del cliente
Certificación de producto
Preguntas frecuentes
Preguntas frecuentes
01.¿Cuál es el plazo de entrega de los pedidos?
02. ¿Qué documentos proporcionan para la exportación?
03. ¿Cómo hago un pedido?
04.¿Qué métodos de pago se admiten?
Mesa de soldadura modular con diseño de matriz de agujeros de 16 mmes una herramienta profesional diseñada para brindar precisión y flexibilidad.
• No es una "versión más pequeña" de la mesa de 28 mm, sino una "versión optimizada" de una plataforma de precisión. Su filosofía de diseño es: dentro del rango de resistencia suficiente, buscar una precisión y densidad de sujeción extremas.
• Consejos de selección: cuando su requisito principal es "precisión sobre resistencia", debe dar prioridad al sistema de 16 mm. Si procesa principalmente componentes de aluminio/acero que tienen un tamaño inferior al mediano (como una sola pieza<200kg), have complex structures, and require strict tolerances, the 16mm system will be able to exert its maximum advantages, providing a fine control experience and precision performance far exceeding that of the 28mm system.
• Es uno de los equipos emblemáticos para lograr una producción flexible y de alta-calidad en campos como la fabricación moderna de precisión, la robótica y la automatización. Para las empresas comprometidas con mejorar la calidad del producto y la agilidad de la producción, invertir en un sistema de soldadura modular de precisión de 16 mm es una elección estratégicamente acertada.
